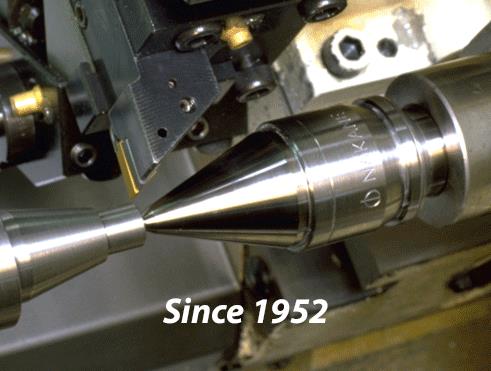

◆NAKANE 回転センター◆
標準タイプ、高速防水タイプ、オイルシールタイプなど多種多様な回転センターをラインナップ
コンパクトながら軸が太く、ニードルローラーが線接触をしているので、高いラジアル荷重や衝撃荷重にも適しています。
CNCなどあらゆる旋盤、研削盤、測定器と幅広く対応できます。
◆NAKANE スレンダーチャック◆
標準刃物を引きボルト式スリムホルダーで簡単にロング刃物に変換
ホルダーシャンク径 Φ8 / Φ10 / Φ12 / Φ16
後部からの引き構造でホルダーヘッド部がスリムながら把握径が大きい
標準刃物をロング刃物として使用することでコスト低減
自動盤や複合旋盤での切粉対策や回転工具の延長としても最適
◆NAKANE Smooth P stage◆
現場で簡単に平行度を「スムース」に測れるように開発したコンパクト回転ステージ
量産加工品の平行度を機械横の省スペースで手軽に測定
主な生産・取扱品目
NAKANE 回転センター
NAKANE スレンダーチャック (刃具延長ツール)
NAKANE Smooth P stage (高精度コンパクト回転ステージ)
NAKANE 精密キー
主な出展物
●回転センター
MT1~MT7、メトリック80,特殊形状品
●スレンダーチャック
シャンク径(全長):SH8(60/100mm) SH10(150mm) SH12(60/100/150mm) SH16(150/200mm)
コレット把握径:SH8、SH10シリーズΦ3.0/Φ4.0 SH12シリーズΦ0.8~Φ6.5まで0.1間隔 SH16シリーズΦ3.0/Φ4.0/Φ6.0/Φ8.0/Φ10.0
●smooth P stage
振れ精度:0.002mm(ステージ面)
ステージ径:58mm
対応ワークサイズ:Φ8.0~Φ58.0
出展カテゴリー
3. 工作機器
(1) 工作物保持具
143 回転センタ
(2) 工具保持具
149 アーバ・ホルダ類
(3) 附属品
154 円テーブル・傾斜円テーブル・角テーブル・クロステーブル
